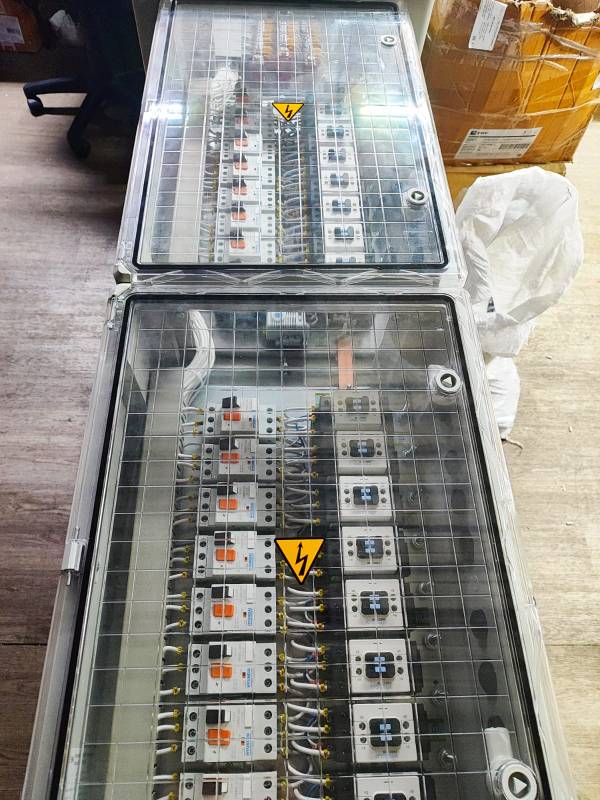

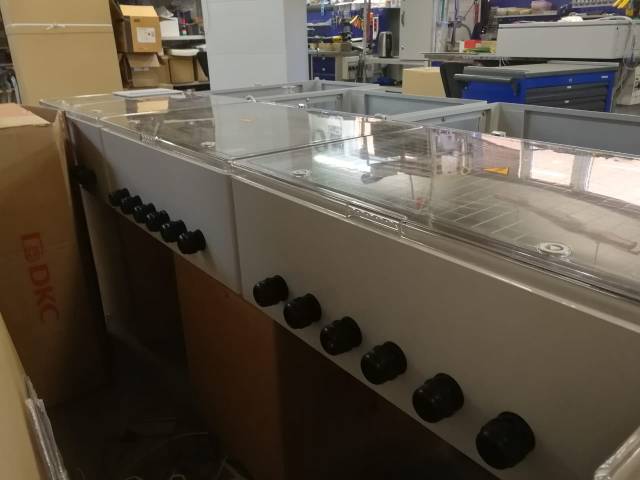

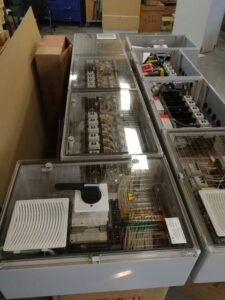

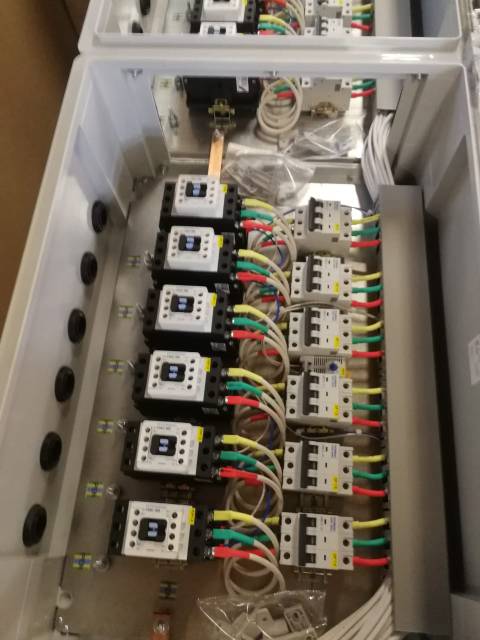

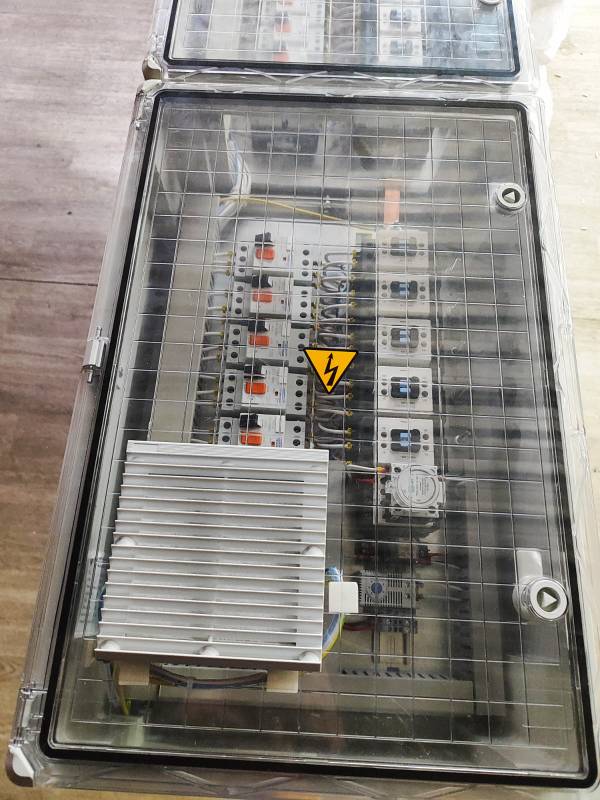

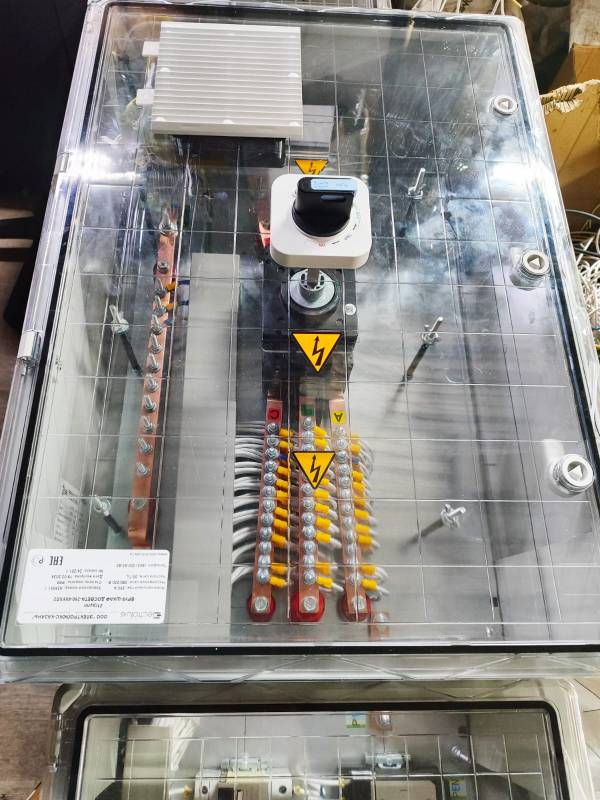

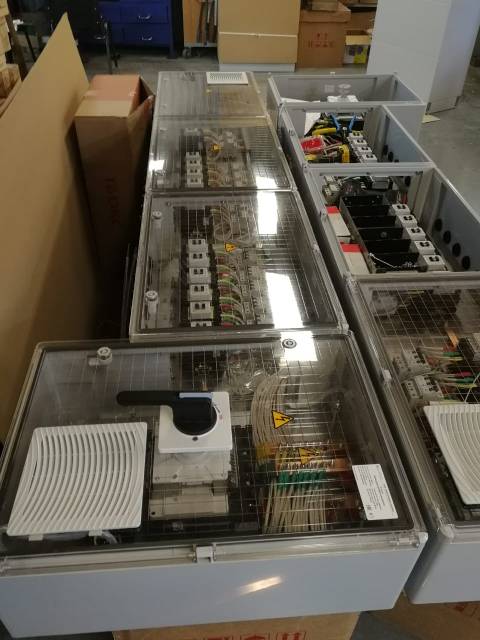

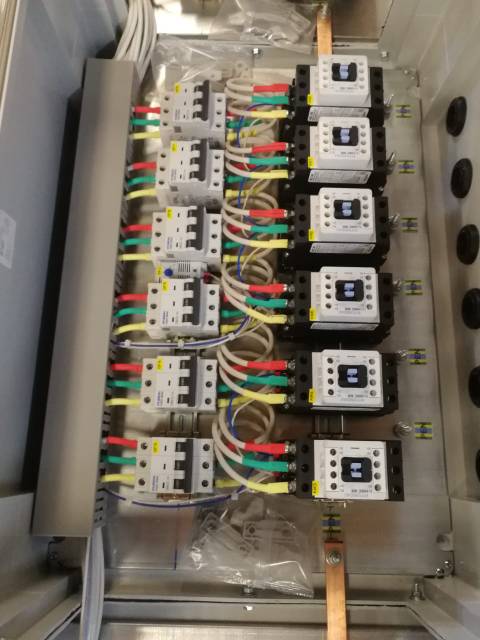

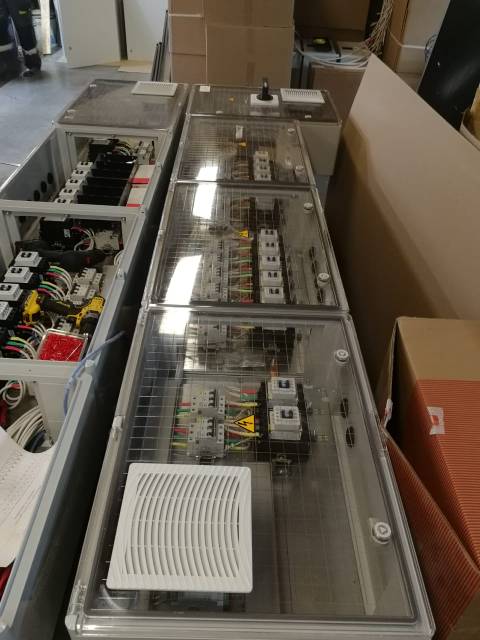

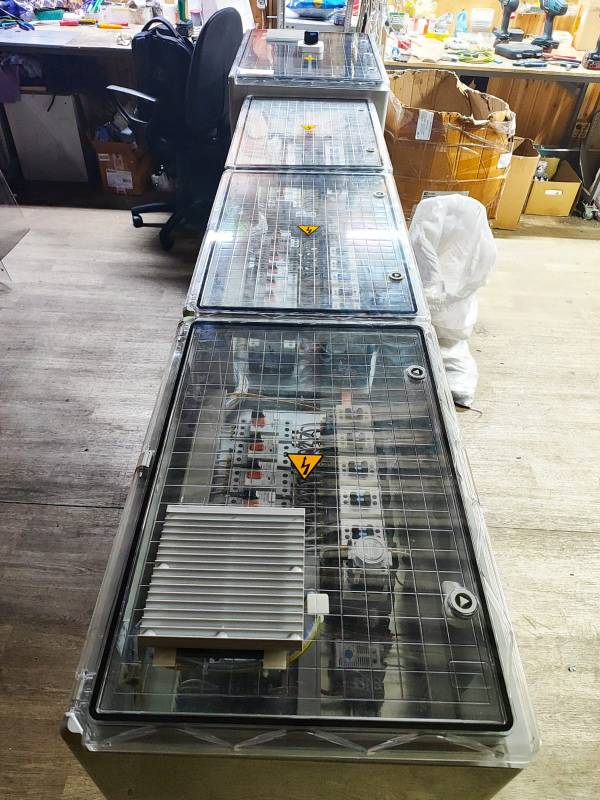

Щит досвета для теплиц

    от 0руб.

      Нажимая на кнопку вы соглашаетесь с обработкой персональных данных
      • Описание

        Щиты этажные предназначены для приема и распределения электрической энергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В частотой 50 Гц, с глухозаземленной нейтралью.

      • Назначение и область применения

        Щиты этажные применяются в многоквартирных жилых зданиях массового строительства и в многоквартирных жилых зданиях, строящихся по индивидуальным проектам. Устанавливаются стационарно в нишах на этажных площадках жилых домов. Изготавливаются в соответствии с ТУ 27.12.31-001-90025392-2019.

        Щиты этажные производятся на 2, 3, 4, 5 и 6 квартир.

      • Конструктив щитов этажных

        Корпус со слаботочным отсеком состоит из металлического каркаса, разделенного на два отсека. Дверцы корпуса имеют замки, открываемые специальным ключом.

        В первом отсеке установлены счетчики электроэнергии, количество которых пропорционально количеству обслуживаемых квартир, в дверце предусмотрены окна для снятия показаний счетчиков. В щитках, устанавливаемых на первом этаже, устанавливается автоматический выключатель для отключения стояка при проведении ремонтно-профилактических работ.

        Дверца в верхней части отсека обеспечивает доступ к рукояткам автоматов. Вся аппаратура устанавливается на спецпланках, в скобе щита имеется выемка, с помощью которой возможен монтаж щита после прокладки стояковых кабелей. Щитки имеют нулевую рабочую и нулевую защитную шины.

        Вводные зажимы допускают присоединение неразрезанных проводов стояка сечением до 35 мм² и выполнение ответвлений от них проводами сечением до 10 мм². При использовании проводов большего сечения соединение осуществляется ответвительными сжимами У733М и У859.

        Второй отсек предназначен для размещения слаботочных устройств телефонной, радиотрансляционной и телевизионной сетей. Отсутствует при исполнении корпуса без слаботочного отсека.

        Щитки устанавливаются в нишах и крепятся к боковым стенкам с помощью четырех распорных болтов.

        Для навесного исполнения используют металлический кожух соответствующего габарита. Кожух крепится к щиту при помощи распорных болтов. В кожухе предусмотрены крепежные отверстия для крепления дюбелем-гвоздем.

      • Условия эксплуатации

        • Высота над уровнем моря – до 1000 м.
        • Окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
        • Степень защиты – от прикосновения к токоведущим частям и других внешних воздействий по ГОСТ 14254 в смонтированном положении при закрытых дверях не ниже:
          1.закрепляемых на стене — IP31;
          2.встраиваемых в нишу — IP31 (встраиваемая часть IP20).
      • Преимущества

        • Полимерно-порошковая покраска корпуса.
        • Оцинкованные внутренние элементы.
        • Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
      • Технические данные

        Номинальное напряжение, В 380/220
        Номинальный ток на одну квартиру, А до 63А
        Номинальная частота, Гц 50
        Количество квартир 1 – 6
        Вид установки Встраиваемый, Навесной
        Габаритные размеры корпуса со слаботочным отсеком (ВхШхГ), мм 1010х950х140
        Габаритные размеры корпуса без слаботочного отсека (ВхШхГ), мм 1010х640х140
        Степень защиты IP31
